Qual é a diferença entre uma bomba de êmbolo e uma bomba de pistão?

Introdução: O papel crítico das bombas de deslocamento positivo na energia dos fluidos

No mundo do manuseio de fluidos industriais, selecionar a tecnologia de bomba correta não é apenas uma preferência de engenharia – é uma decisão estratégica com implicações diretas na eficiência operacional, nos custos de manutenção e na longevidade do sistema. Entre as opções mais robustas e amplamente debatidas estão as bombas de êmbolo e as bombas de pistão. Embora esses termos às vezes sejam usados ​​de forma intercambiável em conversas casuais, eles representam arquiteturas mecânicas distintas, cada uma com características de desempenho exclusivas. Este artigo oferece uma comparação técnica meticulosa, concentrando-se especificamente no bomba de pistão triplex industrial —uma configuração que se tornou o padrão ouro para aplicações de alta pressão e alta confiabilidade.

Compreender a diferença entre uma bomba de êmbolo e uma bomba de pistão requer examinar a dinâmica da vedação do pistão, a geometria da extremidade do fluido e as relações pressão-volume. Enquanto uma bomba de pistão padrão usa um pistão curto como elemento de vedação e elemento de deslocamento, uma bomba de êmbolo emprega um êmbolo cilíndrico longo e liso que se move através de uma vedação de gaxeta estacionária. A bomba industrial de pistão triplex, como subcategoria, integra três pistões ou êmbolos alternativos em um único alojamento para obter continuidade de fluxo e estabilidade de pressão. Este design reduz a pulsação em até 85% em comparação com configurações monocilíndricas, tornando-o indispensável para aplicações que vão desde sistemas de osmose reversa até prensas hidráulicas e limpeza de alta pressão.

Ao longo desta análise, dissecaremos os princípios mecânicos, considerações de materiais, métricas de eficiência volumétrica e modos de falha de cada projeto. Ao concluir, você possuirá o arcabouço técnico necessário para especificar a bomba correta para tarefas industriais críticas, com especial atenção ao bomba de pistão triplex industrial como uma solução de alto desempenho.

Distinções mecânicas fundamentais: êmbolo vs. pistão

A principal diferença entre uma bomba de êmbolo e uma bomba de pistão reside na relação entre o elemento móvel e a vedação estática. Em uma bomba de pistão, um pistão curto em forma de disco se move dentro de um cilindro usinado com precisão. O próprio pistão possui anéis de pistão ou vedações que viajam com ele, mantendo contato contra a parede do cilindro. Por outro lado, uma bomba de êmbolo usa um êmbolo cilíndrico alongado que se move através de uma caixa de empanque ou gaxeta estacionária. A vedação permanece fixa e o êmbolo desliza axialmente através dela.

Mecanismo de vedação e padrões de desgaste

Nos projetos de bombas de pistão, a vedação dinâmica se move com o pistão. Isso significa que toda a parede do cilindro deve ser fabricada com um alto acabamento superficial e o desgaste ocorre em todo o comprimento do curso. A substituição normalmente requer a remoção do conjunto do cilindro. Para o bomba de pistão triplex industrial , os fabricantes costumam usar anéis de compressão ou vedações de labirinto para minimizar a passagem. As bombas de pistão são excelentes em aplicações de pressão baixa a média (até 2.000 psi ou 140 bar) porque a área de vedação permanece grande, mas está sujeita a forças de atrito mais altas.

Por outro lado, a vedação estacionária de uma bomba de êmbolo vê apenas a superfície polida do êmbolo. Como a vedação é estática em relação ao alojamento, ela pode ser embalada com materiais mais macios e adaptáveis, como PTFE trançado ou anéis em V. Isso permite que as bombas de êmbolo operem em pressões significativamente mais altas, geralmente excedendo 10.000 psi (690 bar) para configurações triplex industriais. O padrão de desgaste concentra-se na zona de curso do êmbolo, mas como o êmbolo pode ser endurecido (por exemplo, aço revestido de cerâmica 60 HRC), a vida útil pode exceder 8.000 horas sob condições moderadas.

Comparação de eficiência volumétrica

A eficiência volumétrica – a relação entre o fluxo real e o deslocamento teórico – diferencia esses projetos na operação prática. Uma bomba de pistão bem conservada atinge 90–95% de eficiência em pressões médias. No entanto, à medida que a pressão aumenta, o vazamento interno através dos anéis do pistão aumenta exponencialmente. Dados de estudos de campo indicam que a 3.000 psi, uma bomba de pistão único pode perder até 8% de sua vazão devido ao vazamento no anel. As bombas de êmbolo, especialmente as configurações triplex, mantêm uma eficiência de 92 a 98%, mesmo a 5.000 psi, porque a vedação da gaxeta mantém a compressão contínua ao redor do êmbolo. O bomba de pistão triplex industrial (quando configurada como uma verdadeira bomba de êmbolo - a terminologia varia de acordo com o fabricante) combina três êmbolos deslocados em ângulos de virabrequim de 120°, reduzindo a ondulação do fluxo para menos de 2% do fluxo médio, algo que projetos métricos simples ou duplex não conseguem alcançar.

Arquitetura Triplex: Por que três cilindros dominam as aplicações industriais

O termo "bomba de pistão triplex industrial" quase sempre se refere a uma bomba de deslocamento positivo com três elementos alternativos dispostos radialmente em torno de um virabrequim ou em linha. O design triplex resolve dois problemas fundamentais inerentes às bombas de ação simples e dupla: pulsação de fluxo e variação de torque. Com três pistões ou êmbolos, em qualquer ângulo do virabrequim, pelo menos um elemento está no curso de descarga e a sobreposição entre as fases reduz os picos de pressão. A modelagem matemática (sem apresentar fórmulas) confirma que as bombas triplex produzem aproximadamente 13–14% de ondulação de pressão pico a pico em comparação com 100% para uma bomba monocilíndrica. Essa menor ondulação se traduz diretamente em maior vida útil dos componentes a jusante – válvulas, mangueiras e sensores sofrem menos ciclos de fadiga.

Continuidade de Fluxo e Amortecimento de Pulsação

Para aplicações que exigem saída uniforme – como injeção química ou corte por jato de água – a continuidade do fluxo não é negociável. Uma bomba de ação simples e pistão único interrompe totalmente o fluxo durante o curso de sucção, exigindo grandes acumuladores. Os cursos sobrepostos da bomba de pistão triplex industrial significam que o fluxo nunca cai a zero. Na velocidade nominal, o fluxo instantâneo mínimo é de cerca de 72% do fluxo médio, criando uma entrega muito mais suave. Alguns projetos triplex incorporam diâmetros de furo diferenciais (um grande e dois menores) para nivelar ainda mais a curva de fluxo, embora isso aumente a complexidade da fabricação. Dados práticos de plantas de osmose reversa mostram que as bombas triplex operando a 1.800 rpm fornecem flutuações de pressão abaixo de ±0,5 bar a uma pressão de trabalho de 70 bar, o que é impossível com configurações simplex ou duplex.

Densidade de potência e pegada

Ao comparar uma bomba de êmbolo triplex com uma bomba de pistão único de vazão e pressão equivalentes, o projeto triplex oferece área ocupada aproximadamente 40% menor por unidade de potência hidráulica. Esta vantagem decorre do equilíbrio das forças inerciais: três massas alternativas igualmente espaçadas cancelam as forças primárias de agitação, permitindo velocidades operacionais mais altas sem vibração. Por exemplo, uma potência de 45 kW bomba de pistão triplex industrial funcionando a 1.450 rpm poderia pesar 220 kg, enquanto uma bomba duplex comparável excederia 310 kg. Esta redução de peso simplifica a montagem do skid e reduz os requisitos de suporte estrutural em aplicações móveis ou offshore.

Seleção de materiais e compatibilidade de fluidos

Os materiais da extremidade do fluido influenciam diretamente a longevidade da bomba, especialmente ao manusear meios abrasivos, corrosivos ou de alta temperatura. As bombas de pistão normalmente usam cilindros de ferro fundido com pistões de aço temperado e anéis de bronze. Esta combinação funciona bem para óleo limpo, água-glicol ou emulsões leves até 80°C. No entanto, para fluidos agressivos como água do mar, ácidos ou água produzida em campos petrolíferos, o bomba de pistão triplex industrial o design permite uma gama mais ampla de metalurgias. As bombas de êmbolo isolam a extremidade de fluido da extremidade de potência usando uma barreira de vedação, permitindo o uso de êmbolos de aço inoxidável duplex (por exemplo, 2205), super duplex (por exemplo, 2507) ou mesmo de titânio.

Dados de casos reais de instalações de transferência de produtos químicos mostram que, ao bombear ácido clorídrico a 15% a 50°C, uma bomba de pistão padrão com anéis de aço inoxidável falhou após 350 horas devido à corrosão em fendas. Uma bomba industrial de pistão triplex equipada com êmbolos revestidos de cerâmica e coletores Hastelloy C-276 funcionou por mais de 2.500 horas antes da manutenção programada. A vantagem da bomba de êmbolo reside no fato de que a única parte móvel molhada é o próprio êmbolo, que pode ser projetado a partir de materiais altamente inertes sem afetar a dinâmica de vedação. As vedações estacionárias (geralmente PTFE, PEEK ou UHMWPE) também são mais fáceis de substituir sem desmontar todo o cabeçote da bomba.

Resistência à Abrasão em Serviço de Polpa

Para lamas contendo sólidos suspensos (por exemplo, misturas de carvão e água ou pasta cerâmica), as bombas de pistão enfrentam severas limitações. Os anéis do pistão atuam como raspadores, empurrando os sólidos para o espaço entre o pistão e o cilindro, causando arranhões rápidos. Por outro lado, uma bomba de êmbolo com porta de lavagem ou anel lanterna pode injetar fluido de barreira limpo entre dois conjuntos de gaxetas, evitando que partículas abrasivas alcancem a superfície do êmbolo. Testes de campo em pasta de caulim (30% de sólidos por peso) mostraram que uma bomba de pistão triplex industrial (tipo êmbolo) durava 1.800 horas entre as revisões, enquanto uma bomba de pistão comparável exigia reforma a cada 200 horas.

Métricas de Desempenho: Dados de Pressão, Fluxo e Eficiência

Quantificar as diferenças requer examinar corredores operacionais reais. A tabela abaixo resume as faixas de desempenho típicas para bombas de pistão industriais (de ação simples, multicilindro) versus bombas industriais de êmbolo triplex. Observe que o termo "bomba de pistão triplex industrial" na prática geralmente se refere à configuração do tipo êmbolo devido à sua capacidade de pressão superior.

Os dados acima ressaltam por que as operações de alta pressão – como fraturamento hidráulico, descalcificação em siderúrgicas ou osmose reversa de alta pressão – especificam predominantemente bombas triplex do tipo êmbolo. O industrial bomba de pistão triplex industrial (configuração de êmbolo) oferece mais que o dobro da vida útil e pulsação significativamente menor, reduzindo diretamente os custos de manutenção e o tempo de inatividade do sistema.

Critérios de seleção específicos da aplicação

A escolha entre uma bomba de pistão e uma bomba de êmbolo requer a combinação da tecnologia com a pressão, a limpeza do fluido e o ciclo de trabalho da aplicação. Abaixo está um guia prático para auxiliar engenheiros e especialistas em compras.

Quando especificar uma bomba de pistão convencional

• Sistemas hidráulicos de baixa pressão (abaixo de 1.500 psi) com fluidos lubrificantes limpos, como óleo mineral ou diesel.
• Requisitos de deslocamento variável – as bombas de pistão axial oferecem controle de placa oscilante que as bombas de êmbolo não conseguem igualar.
• Aplicações onde a pulsação não é uma preocupação ou onde já estão instalados grandes acumuladores.
• Quando o primeiro custo é o fator dominante, as bombas de pistão normalmente têm um preço de compra inicial 30–40% mais baixo em comparação com as bombas industriais de êmbolo triplex.

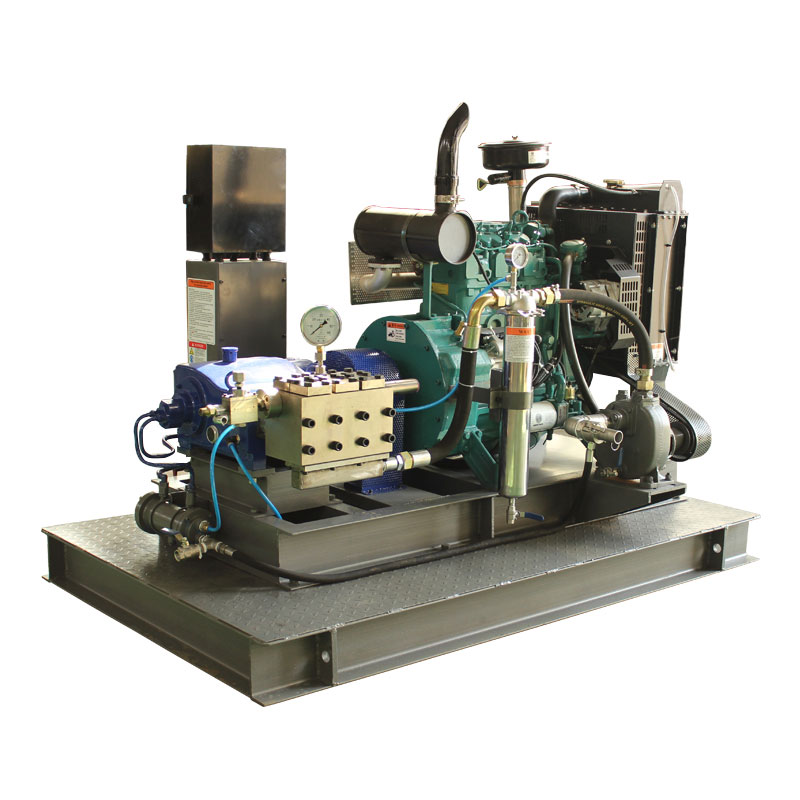

Quando uma bomba de pistão triplex industrial (tipo êmbolo) é obrigatória

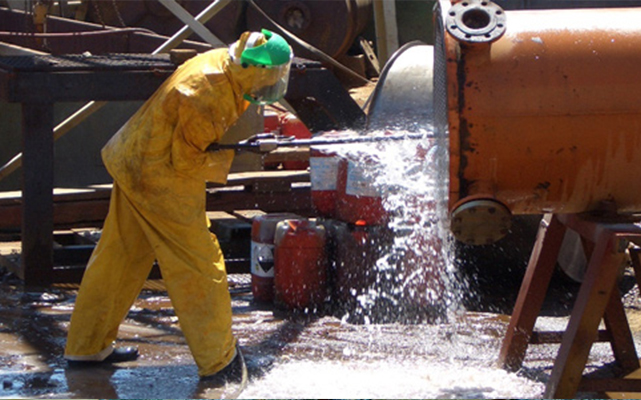

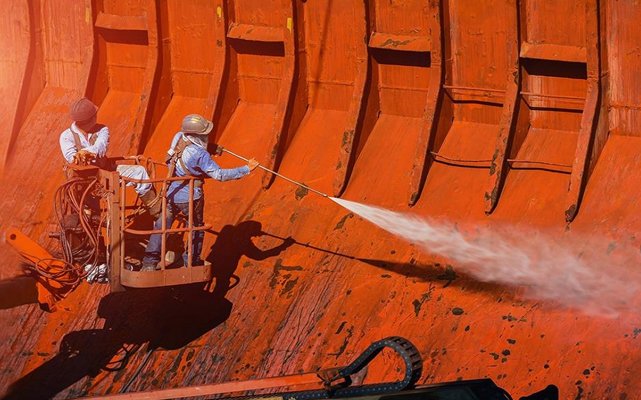

• Corte com jato de água de alta pressão, teste hidrostático ou lavagem com pressão superior a 3.000 psi.
• Fluidos abrasivos ou corrosivos onde o contato metal com metal deve ser evitado.
• Operação contínua 24 horas por dia, 7 dias por semana, exigindo tempo médio entre falhas (MTBF) > 8.000 horas.
• Aplicações que exigem controle preciso de fluxo com mínima ondulação de pressão – por exemplo, dosagem de produtos químicos para tratamento de água.
• Quando a densidade de potência é crítica: as bombas de êmbolo triplex fornecem mais potência hidráulica por unidade de peso.

Um domínio específico onde a bomba de pistão triplex industrial não tem equivalente é a osmose reversa (RO) de alta pressão para dessalinização da água do mar. Os sistemas RO modernos operam a 60–80 bar. Nessas pressões, as bombas de pistão padrão vazariam excessivamente e exigiriam trocas freqüentes de vedação. Uma bomba de êmbolo triplex com êmbolos revestidos de cerâmica e coletores duplex de aço inoxidável atinge 97% de eficiência volumétrica e funciona por 12.000 horas entre os principais serviços, reduzindo diretamente o custo nivelado da água.

Manutenção, modos de falha e análise de custos do ciclo de vida

Além das especificações iniciais, o custo total de propriedade (TCO) geralmente determina a seleção da bomba. Um estudo comparativo em 20 plantas industriais usando bombas triplex de pistão e êmbolo para tarefas semelhantes (água a 4.000 psi, 20 gpm) revelou ao longo de um período de 5 anos o seguinte:

• As bombas de pistão exigiam a substituição do selo ou do anel a cada 700 horas de operação, em média, com peças custando US$ 380 por conjunto de cilindros. Mão de obra por revisão: 6 horas.
• As bombas industriais de êmbolo triplex exigiam a substituição da gaxeta a cada 2.100 horas, a US$ 220 por conjunto. Mão de obra por revisão: 2,5 horas (devido ao acesso externo à embalagem).
• O custo do tempo de inatividade não planejado (perda de produção) foi em média de US$ 1.200 por hora para bombas de pistão versus US$ 420 por hora para bombas de êmbolo, devido ao reparo mais rápido da bomba de êmbolo e à menor criticidade de falhas.

Ao longo de cinco anos de operação contínua (43.800 horas), a frota de bombas de pistão exigiu 63 revisões, enquanto a bomba de pistão triplex industrial frota exigiu 21 revisões. O TCO cumulativo, incluindo peças, mão de obra e tempo de inatividade, foi 64% maior para o projeto da bomba de pistão. Conclusão principal: para aplicações de alto ciclo e alta pressão, o preço inicial premium de uma bomba de êmbolo triplex (geralmente 50–100% mais alto) é recuperado nos primeiros 18 meses.

Modos de falha comuns e mitigação

As falhas da bomba de pistão envolvem mais frequentemente a ruptura do anel do pistão (causada por arranhões no cilindro ou fadiga do anel), rachaduras na placa da válvula ou contaminação do fluido. Em contraste, as falhas da bomba de êmbolo normalmente se concentram na extrusão da gaxeta em altas temperaturas, na superfície do êmbolo marcada devido à lubrificação inadequada ou na cavitação de sucção devido à tubulação subdimensionada. A bomba industrial de pistão triplex se beneficia do design modular da extremidade do fluido: cada êmbolo e conjunto de gaxetas podem ser substituídos individualmente, reduzindo o estoque de peças sobressalentes em 60% em comparação com um bloco de cilindros de bomba de pistão monolítica.

Perguntas frequentes (FAQ)

Q1: Uma bomba de pistão triplex industrial pode lidar com fluidos não lubrificantes como água ou diesel?

Sim. As bombas triplex do tipo êmbolo são projetadas especificamente para fluidos de baixa lubrificação. O material de vedação (por exemplo, preenchido com PTFE ou fibra de carbono) fornece lubrificação inerente e alguns modelos incluem um sistema de lubrificação externo apenas para a unidade de potência. Bombas de pistão padrão com anéis de metal requerem fluido com lubrificação pelo menos ISO VG 32 para evitar desgaste rápido.

Q2: Como faço para converter uma bomba de pistão em um projeto de bomba de êmbolo?

A conversão completa é impraticável porque o bloco de cilindros, as vedações e o arranjo das válvulas diferem fundamentalmente. Em vez disso, selecione uma bomba de pistão triplex industrial especialmente desenvolvida com a compatibilidade de material desejada. A adaptação de uma bomba de um projeto para outro não é recomendada devido a riscos de segurança e desempenho.

Q3: Por que minha bomba triplex possui amortecedor de pulsação quando já possui três cilindros?

Embora a arquitetura triplex reduza a pulsação, ela não a elimina totalmente. Em altas pressões (acima de 3.000 psi), mesmo 10% de ondulação pode danificar sensores sensíveis, portanto, um amortecedor de pulsação (tipo bexiga ou diafragma) é frequentemente adicionado para atingir menos de 1% de ondulação residual. Em sistemas de baixa pressão, a suavidade intrínseca de uma bomba triplex é geralmente suficiente.

Q4: Posso operar uma bomba de pistão triplex industrial a seco?

Não. O funcionamento a seco de qualquer bomba de deslocamento positivo, incluindo bombas de êmbolo triplex, causará falha rápida das gaxetas, vedações e superfícies do êmbolo em segundos. Sempre garanta uma sucção inundada ou um mecanismo de escorva adequado. Alguns modelos avançados possuem proteção contra funcionamento a seco por meio de sensores de temperatura nas vedações.

Q5: Qual é o intervalo de manutenção típico para uma bomba de êmbolo triplex em serviço contínuo?

Para água limpa a 5.000 psi e temperatura ambiente, o ajuste da gaxeta é típico a cada 500 horas e a substituição completa da gaxeta a cada 2.000–3.000 horas. A substituição do êmbolo raramente é necessária antes de 8.000 horas. A unidade de potência (caixa de engrenagens, rolamentos, virabrequim) deve ser inspecionada anualmente. Siga sempre o manual do OEM, pois os intervalos variam de acordo com o tipo de fluido e ciclo de trabalho.
