Limpeza externa de trocadores de calor

1. INFORMAÇÕES GERAIS

Descrição da máquina

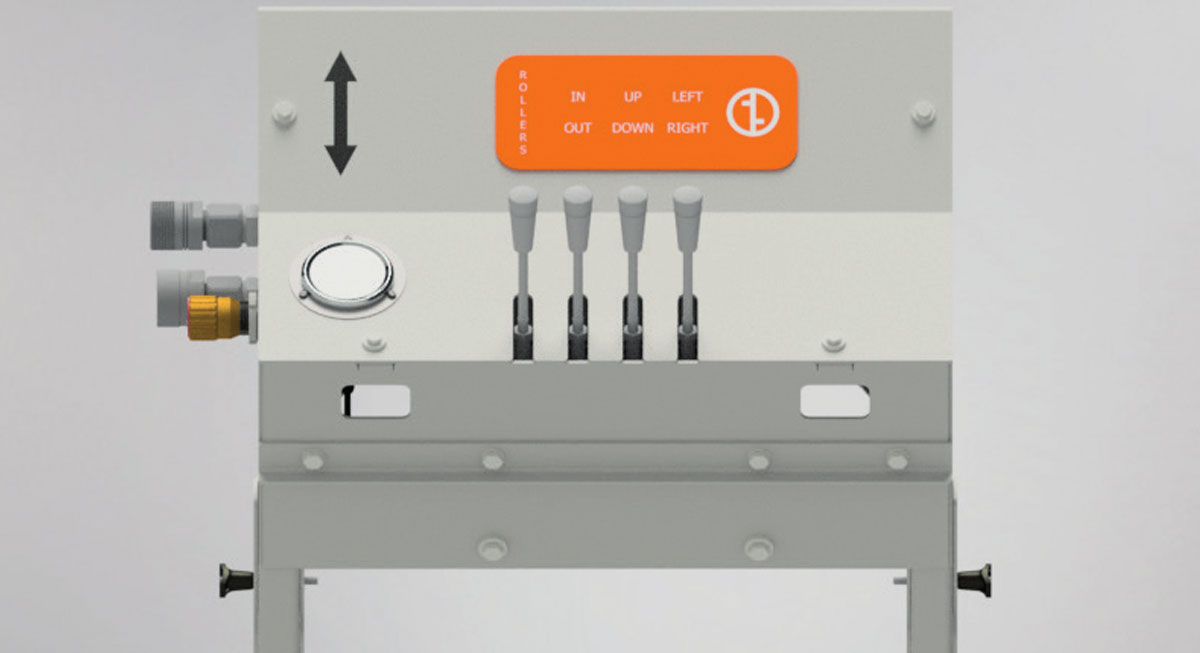

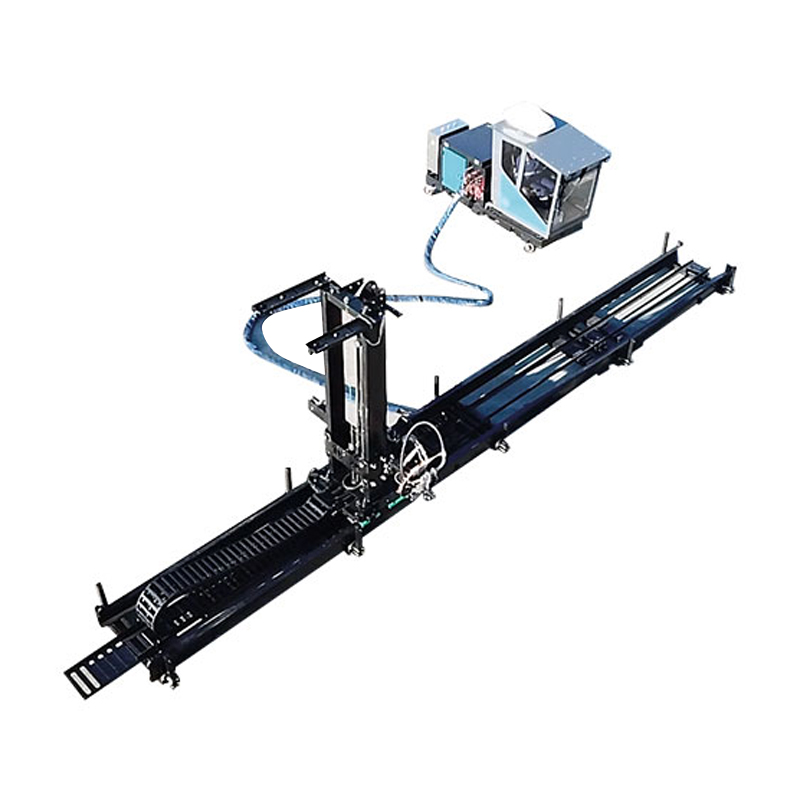

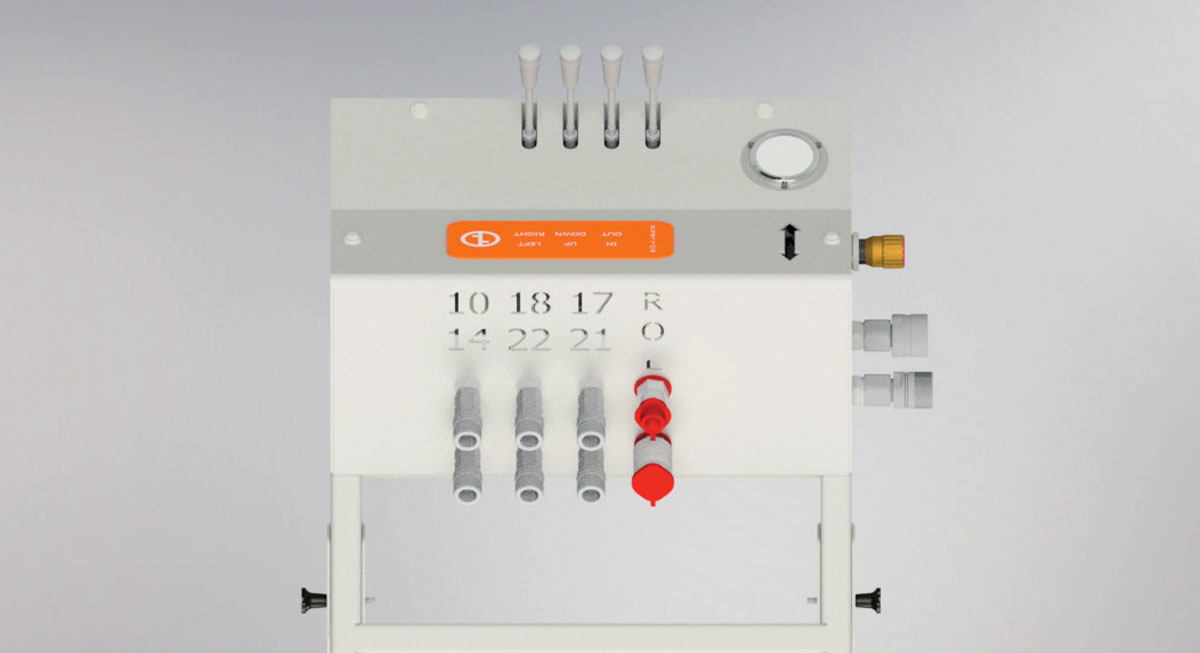

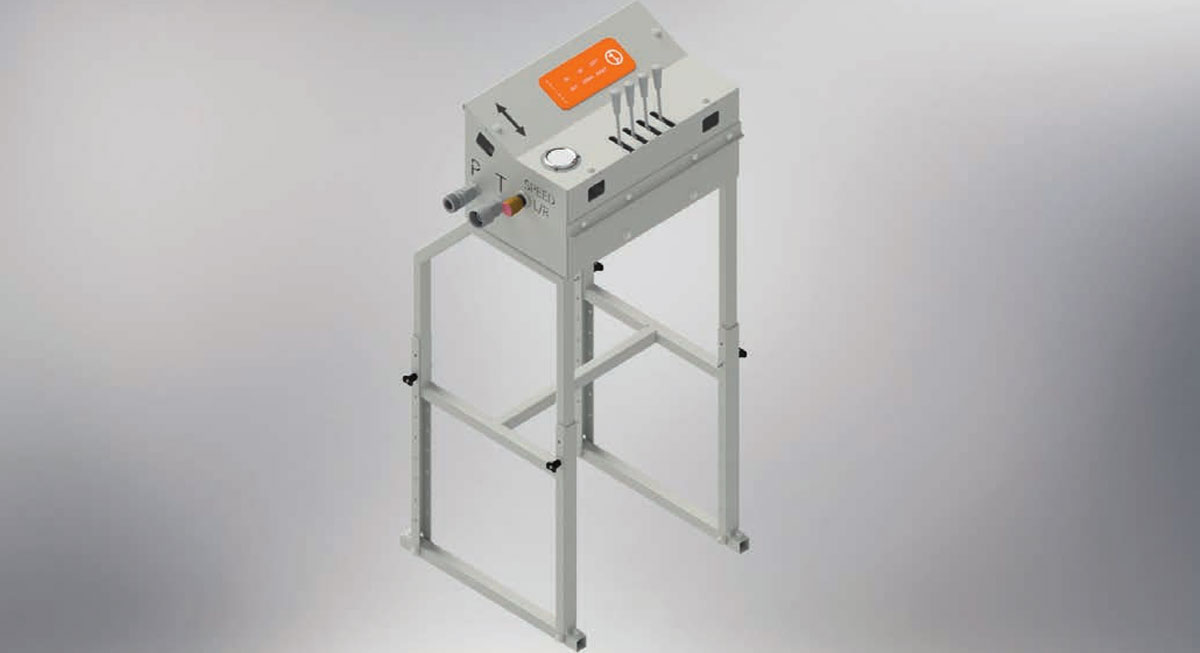

O OBC-C com powerpack é um limpador produtivo para uso na área de limpeza durante as paradas. A máquina é operada com segurança a partir da unidade de controle. Os controles dão ao operador controle total da barra do bocal, que pode ser manipulada em três direções: “horizontal, vertical e dentro/fora”

Responsabilidade
A Peinemann Equipment B.V. não pode ser responsabilizada por quaisquer danos materiais e imateriais causados durante a instalação e operação do OBC-C com powerpack. Os usuários são obrigados a ler atentamente o manual e manusear a máquina com cuidado.

Termos e condições gerais
“Todas as ofertas, pedidos, cessões e acordos para locação, venda e/ou entrega de serviços pela Peinemann Equipment B.V. estão sujeitos aos Termos e Condições Gerais da Peinemann, conforme arquivados pela última vez na Câmara de Comércio e Indústria de Rotterdam sob o número 24175469. Os Termos e Condições Gerais também podem ser encontrados em Peinemann. nl. Quaisquer outros termos e condições gerais são expressamente rejeitados.”

Especificações técnicas

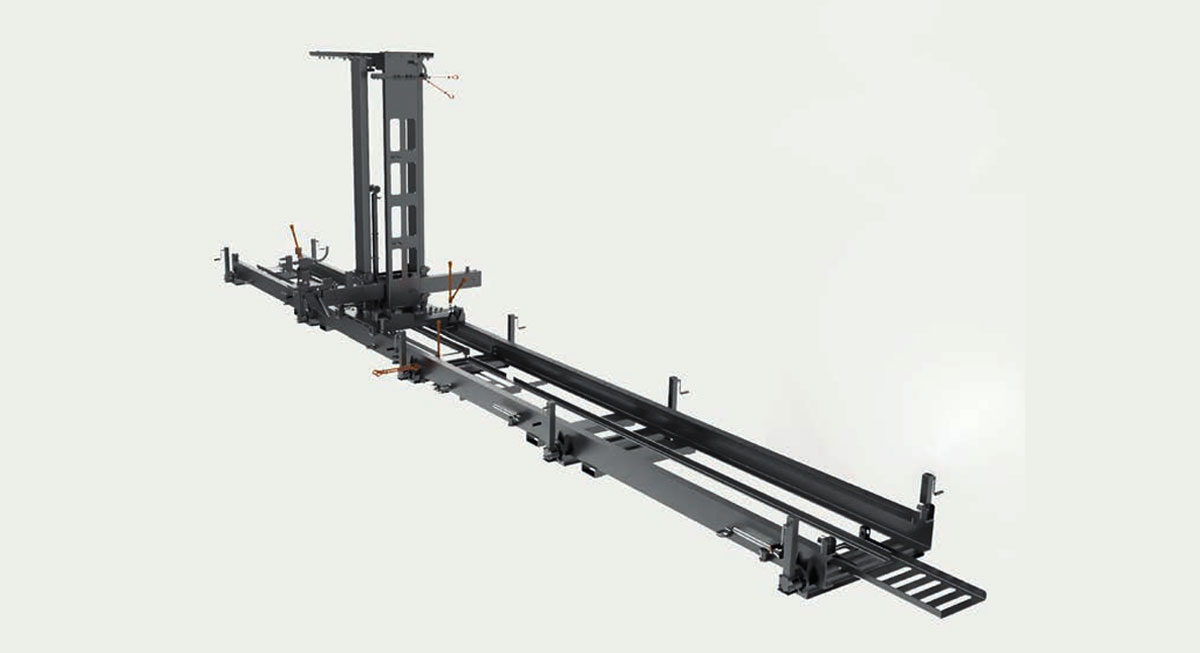

Peso e dimensões da estrutura base
Peso do quadro (padrão) 2.800 kg (6.173 lb)
Dimensões modo de operação (padrão) 1215,0 x 252,5 x 343,0 cm
Dimensões modo de operação 1215,0 x 252,5 x 373,0 cm
(com torre giratória hidráulica opcional)
Dimensões modo de operação 1215,0 x 252,5 x 361,0 cm
(com torre giratória manual opcional)
Dimensões do modo de transporte (todos os modelos), 620,0 x 247,0 x 220,0 cm
Dimensões modo de transporte do contêiner 620,0 x 225,5 x 220,0 cm
(bloco do bico desmontado) (todos os modelos)

Água
Máx. pressão da água 1.000 bar (14.503 psi)
Fluxo de água recomendado 200 l/min (52,8 gal/min)
Número de bicos (padrão) 3

Faixa de trabalho
Faixa de trabalho para frente/para trás 150,0 cm (59,1 pol.)
Faixa de trabalho para cima/para baixo 230,0 cm (90,1 pol.)
Faixa de trabalho esquerda/direita 1.088,0 cm (428,3 pol.)

Hidráulica
Tanque de óleo hidráulico 135 l (35,7 gal)
Bomba hidráulica, Dependente da unidade de potência

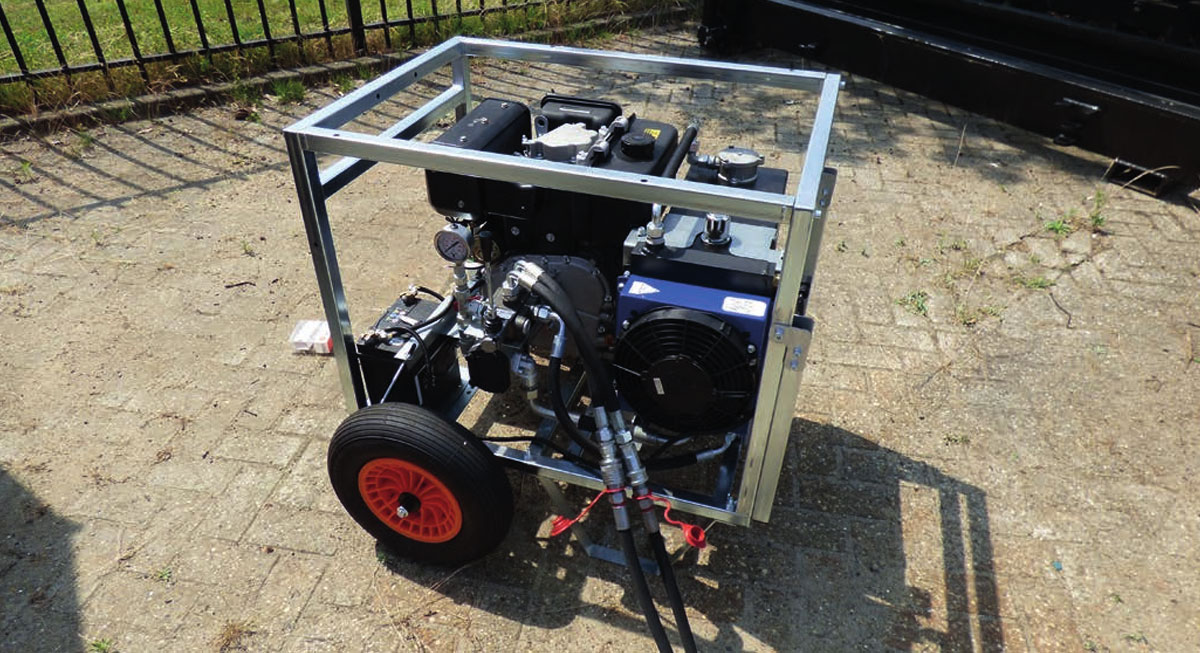

Unidade de potência, dependente do modelo

2. USO PRETENDIDO
O equipamento Peinemann OBC-C com powerpack só pode ser utilizado para a limpeza de feixes. A máquina deve estar instalada corretamente e em uma superfície estável. Devido aos riscos de trabalhar com alta pressão de água, as operações devem ser realizadas em área designada. Os operadores devem seguir os protocolos de segurança e manuseá-los com cuidado.
O OBC-C com powerpack só pode ser instalado, operado e mantido por pessoal qualificado e treinado. Antes de realizar ações de qualquer tipo, o pessoal precisa primeiro ler atentamente este manual. As instruções deste manual devem ser seguidas a qualquer momento. O não cumprimento das instruções prescritas pode ter consequências graves, como lesões físicas e danos materiais.

3. INSTRUÇÕES DE SEGURANÇA
As seguintes instruções de segurança devem ser seguidas ao operar a máquina.
• É proibido que pessoas não autorizadas operem a máquina ou se aproximem do local.
• Informar sobre a natureza dos produtos químicos do pacote. Consulte o líder do projeto em caso de dúvida.
• É proibido fumar, comer e beber perto da máquina. Comer e beber só é permitido depois de lavar bem as mãos e as palmas das mãos.
• Ao trabalhar com materiais ou produtos químicos contaminados, deve-se usar proteção adicional.
• Todo o pessoal próximo da instalação deve usar proteção auditiva aprovada.
• Todos ao redor da instalação e o operador devem estar cientes da localização dos equipamentos médicos e extintores de incêndio.
• Todos os serviços devem estar sempre acessíveis. É proibida a colocação de obstáculos em frente aos extintores de incêndio e às saídas de emergência.
• Todas as operações devem ser encerradas quando forem detectados vapores tóxicos.
