Página inicial > Catálogos > Bomba de alta pressão > Sistema de bomba de alta pressão WHY60000
As bombas de alta pressão WHY60000 são construídas para operar no serviço máximo contínuo indicado nos parâmetros de desempenho. Basta comparar a velocidade do virabrequim, a velocidade média do êmbolo, o diâmetro do êmbolo e a potência nominal.
Bomba de alta pressão
Peso: aproximadamente 2800 kg

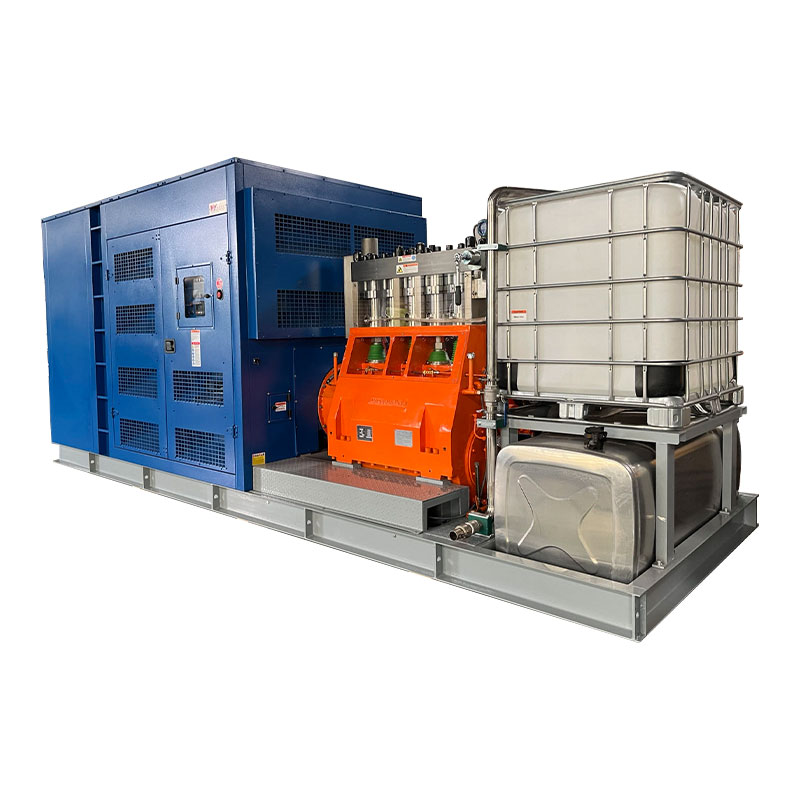

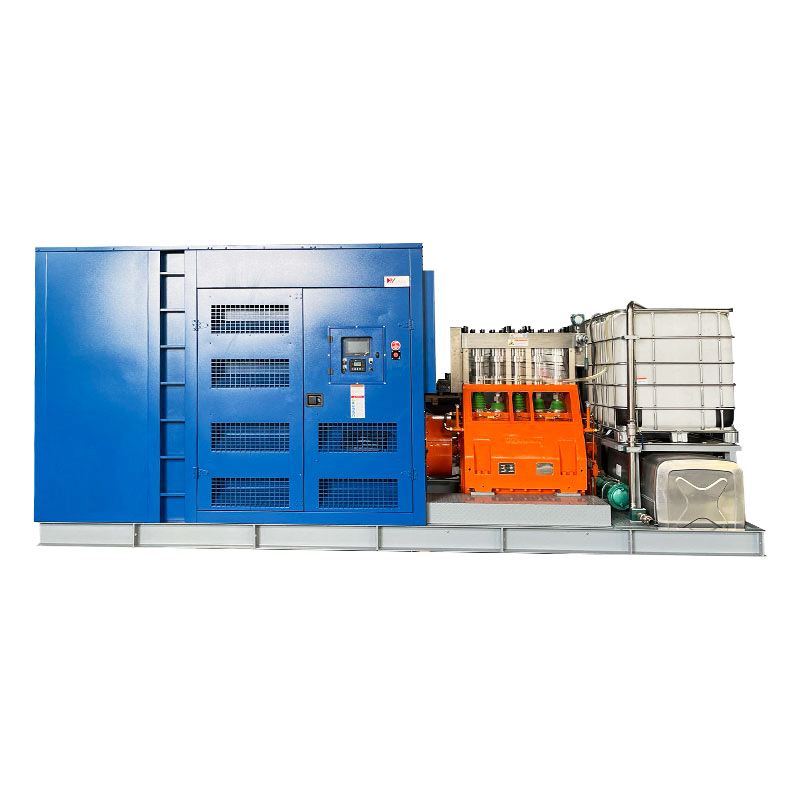

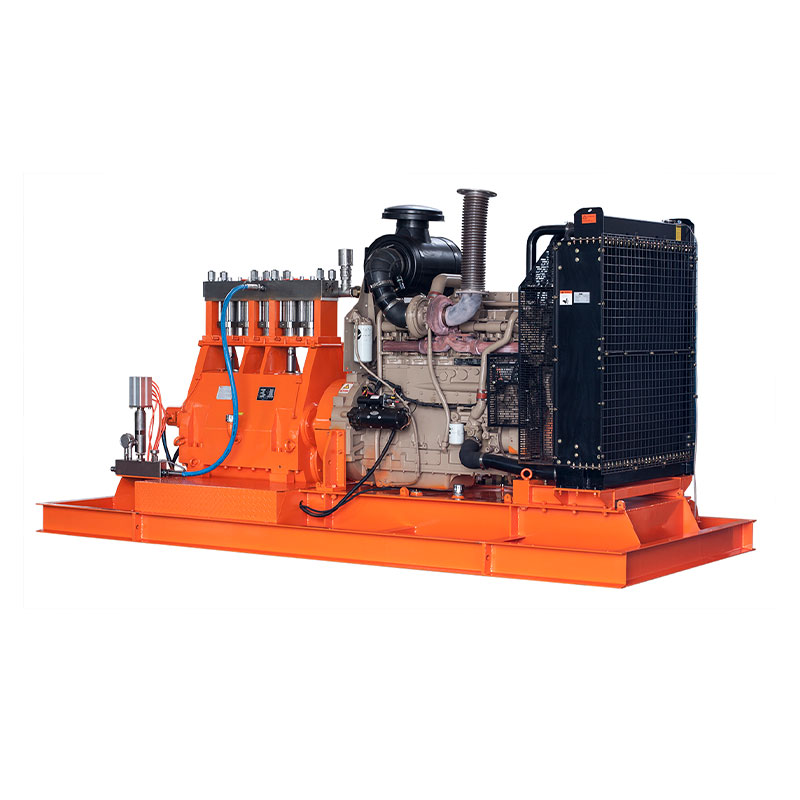

Unidade estacionária com motor diesel
Comprimento: 4500 mm
Largura: 2.000 mm
Altura: 2450 mm
Peso: 8.000 kg
Recurso
Potências nominais de até 800 kW
Design vertical de 3 cilindros
| POR QUESérie 60000 | |||||||||
| Modelo | Êmbolo | Fluxo | Potência necessária (kW) | D | rpm | ||||
| Diâmetro | 500 kW | 560 kW | 630 kW | 710 kW | 800 kW | n1 | n2 | ||
| (mm) | (l/min) | Pressão operacional (bar) | |||||||
| POR QUE60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| POR QUE60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| POR QUE60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| POR QUE60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| POR QUE60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| POR QUE60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| POR QUE60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| POR QUE60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| POR QUE60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| POR QUE60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| POR QUE60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| POR QUE60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| POR QUE60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| POR QUE60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| POR QUE60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| POR QUE60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| POR QUE60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| POR QUE60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| POR QUE60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| POR QUE60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| POR QUE60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| POR QUE60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| POR QUE60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D=Diâmetro do pistão/êmbolo. [mm] | POR QUE60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor/Motor rpm | POR QUE60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2 = R.p.m do virabrequim | POR QUE60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| Velocidade do êmbolo N2: 0,73 m/s | Tabela de conversão: Classificação 1 kW = 1,34 HP |
| Força da haste: 155KN | Pressão operacional 1bar=14,5psi=0,1Mpa |
| Curso: 100mm | A eficiência de conversão da bomba de alta pressão WHY pode ser de até 92% ~ 98% |
| Escolha N2:450 |
A vedação dinâmica de alta pressão promove as vantagens do design da vedação tipo Y, melhorando ainda mais a eficiência, e o êmbolo de cerâmica especial pode atingir um máximo de 3.000 bar.
