Página inicial > Catálogos > Bomba de alta pressão > Bomba de jato de água de alta pressão WHY7500
As bombas de alta pressão WHY7500 são construídas para operar no serviço máximo contínuo indicado nos parâmetros de desempenho. Basta comparar a velocidade do virabrequim,
velocidade média do êmbolo, diâmetro do êmbolo e potência nominal.
Bomba de alta pressão
Peso: aprox.320KG

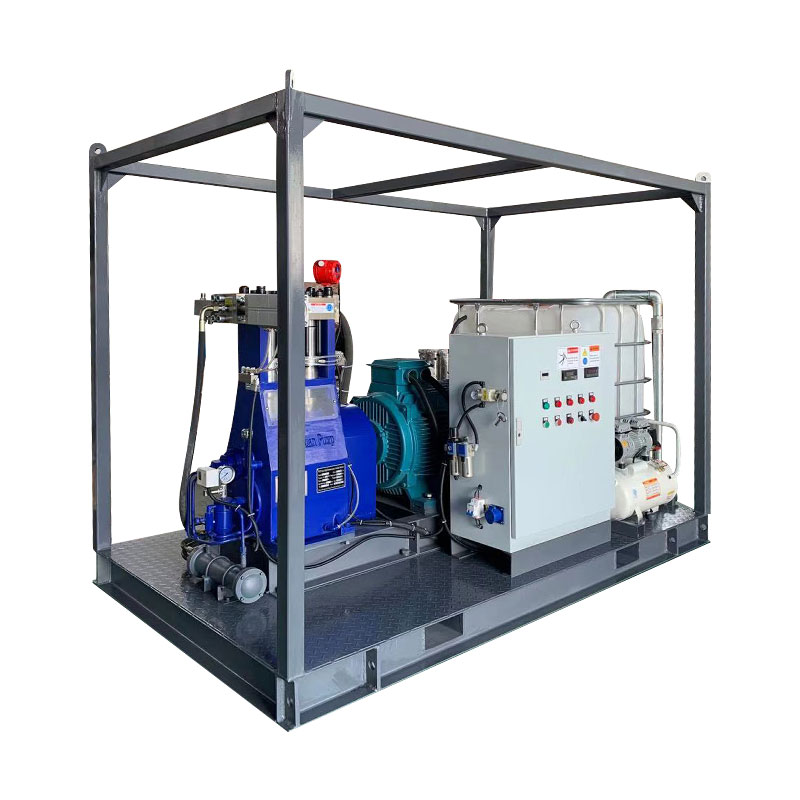

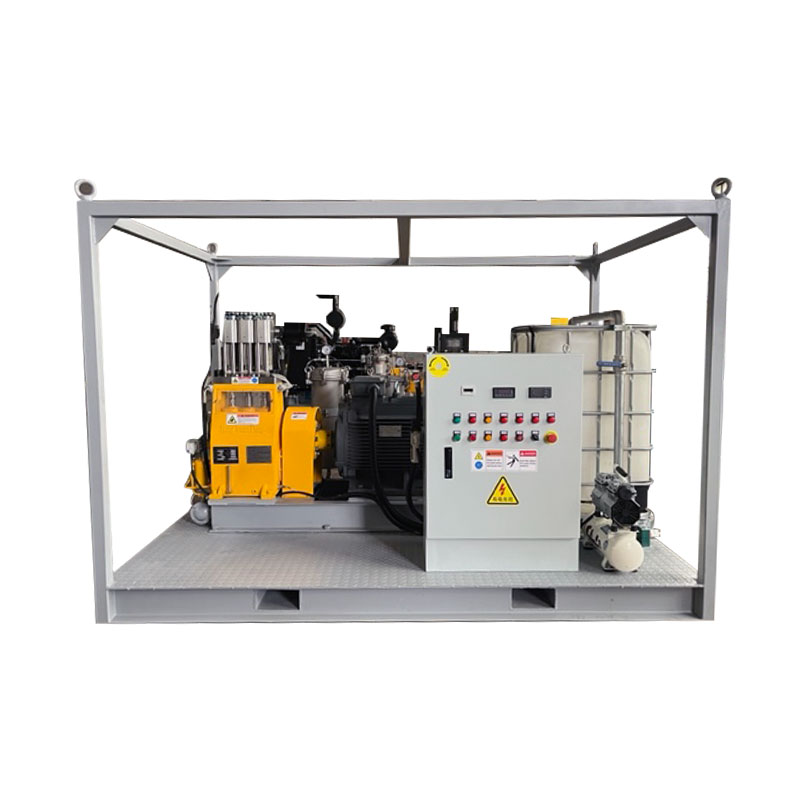

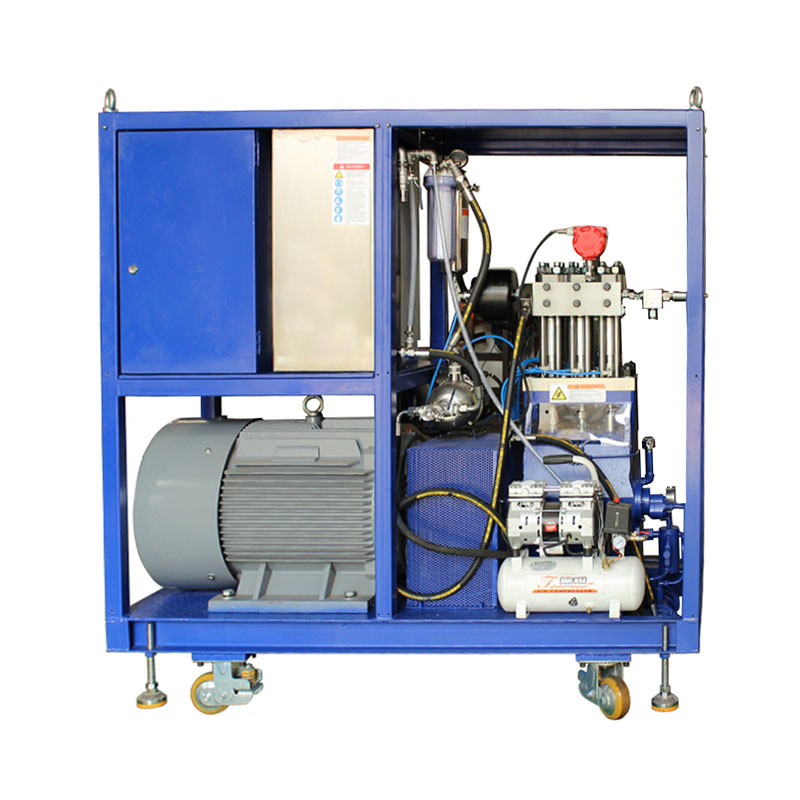

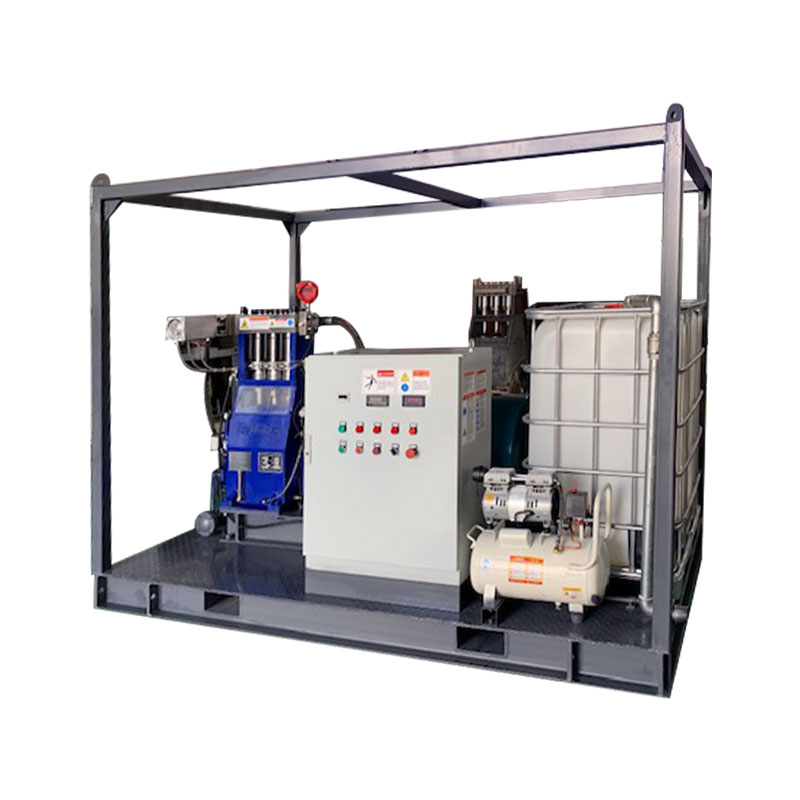

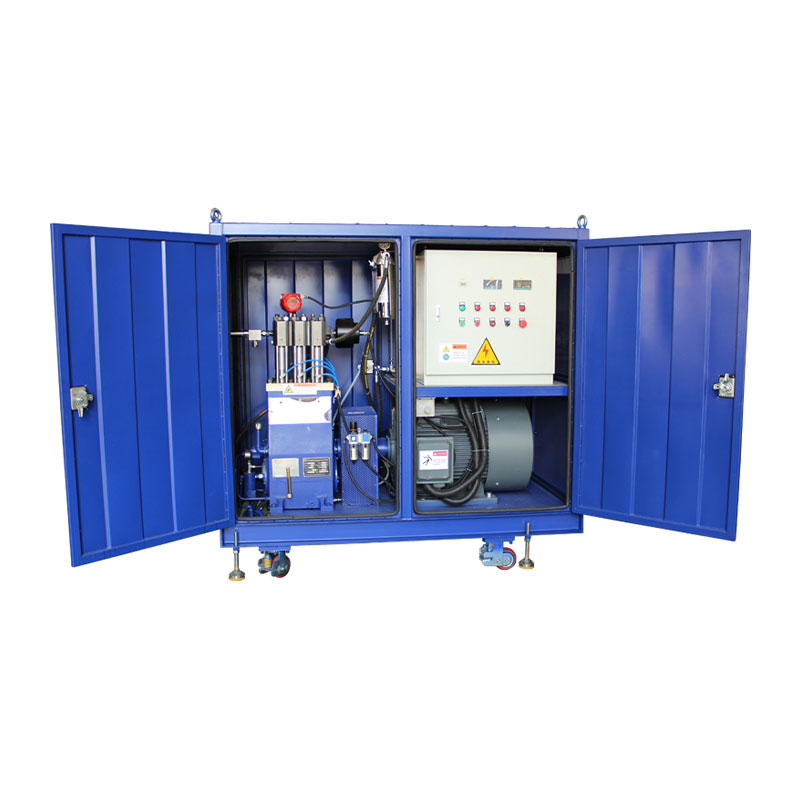

Unidade estacionária com motor elétrico
Comprimento: 1750 mm
Largura: 700mm
Altura: 1800 mm

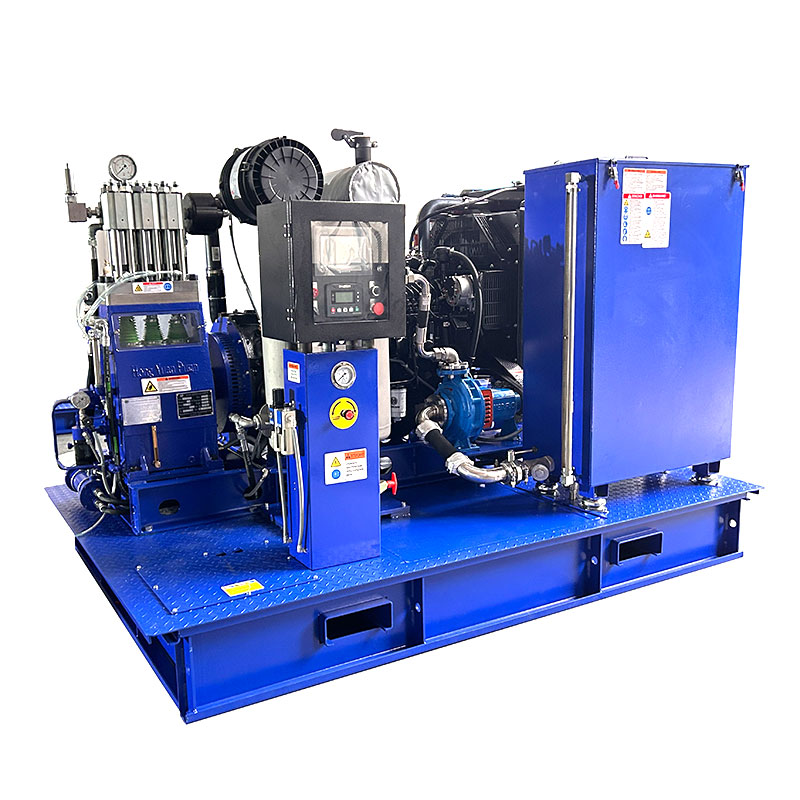

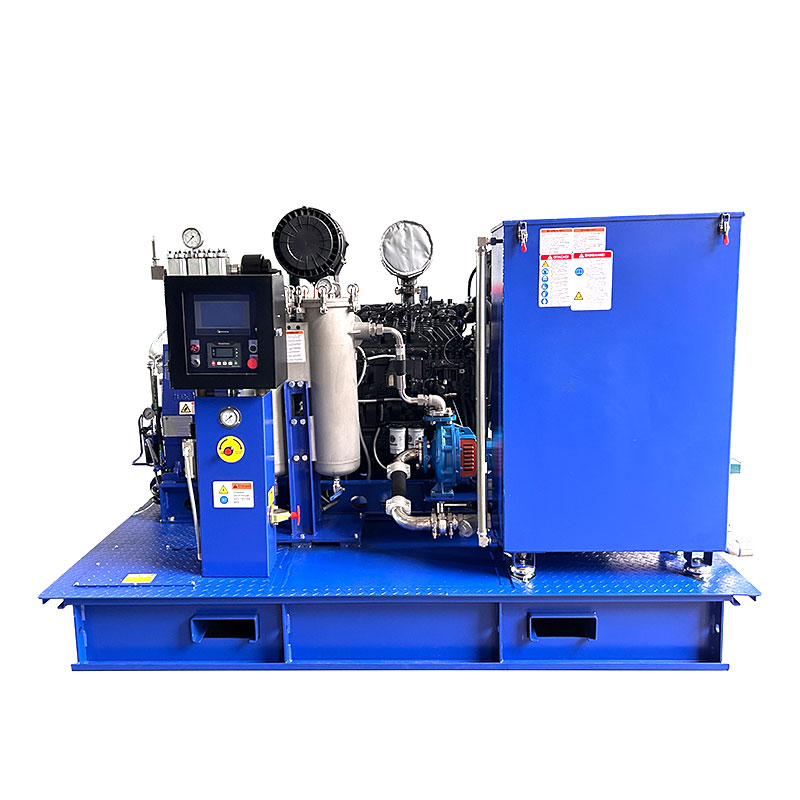

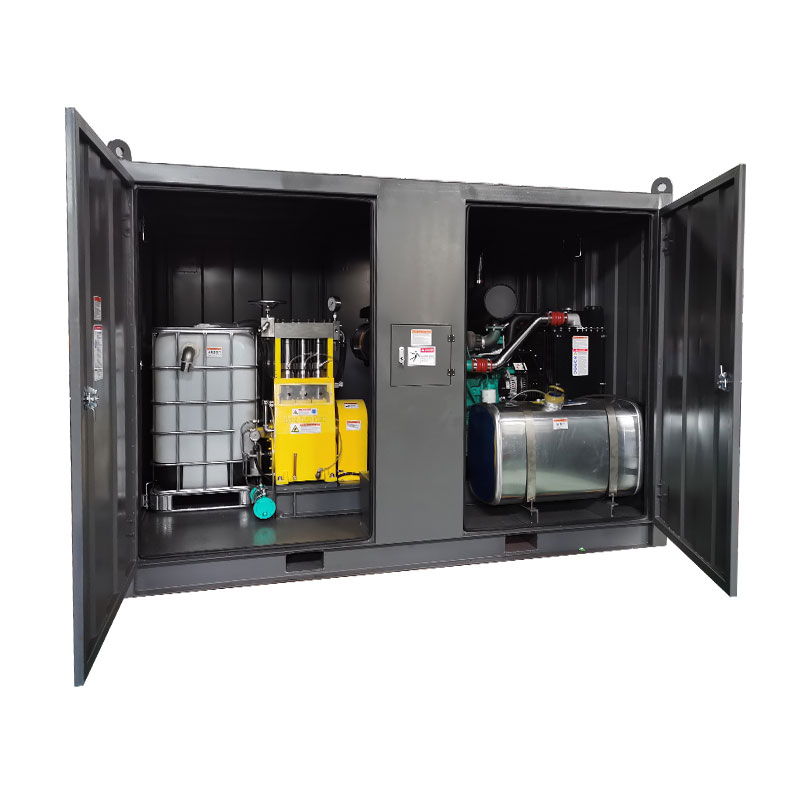

Unidade estacionária com motor diesel
Comprimento: 2600mm
Largura: 1500 mm
Altura: 1800 mm
Recursos
Potências nominais de até 75 kW
Design vertical de 3 cilindros
A cabeça da bomba em aço inoxidável está livre de tensões alternadas
A vedação de alta pressão com pré-carga da mola prolonga a vida útil
Êmbolo de cerâmica sólida para garantir operação estável e de alta resistência
Um sistema opcional de resfriamento do êmbolo pode ser usado para aumentar a vida útil da vedação
O redutor integrado projetado ajuda a melhorar a eficiência da transmissão.
Design especial do filtro magnético do cárter
Lubrificação por respingo do cárter
Um projeto de válvula de entrada de líquido tipo esfera integrada melhora muito a eficiência da mecânica dos fluidos.
Projeto de mecânica de fluidos computacional para carga dinâmica para garantir a mais alta confiabilidade sob condições de trabalho máximas.
O virabrequim é feito de um processo de forjamento de alta resistência e recebe tratamento especial.
Dimensões principais sem acessórios como linha de sucção, regulador de pressão etc.
Desenhos dimensionais detalhados e pesos disponíveis mediante solicitação.
| POR QUESérie 7500 | |||||||||
| Modelo | Diâmetro do êmbolo | Fluxo | Taxa de potência necessária (kw) | Força rodoviária | 45KN | ||||
| 35 kW | 45 kW | 55 kW | 75 kW | 90 kW | n1 | n2 | |||
| (mm) | (l/min) | Pressão operacional (bar) | rpm | rpm | |||||
| POR QUE7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| POR QUE7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| POR QUE7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| POR QUE7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| POR QUE7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| POR QUE7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| POR QUE7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| POR QUE7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| POR QUE7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| POR QUE7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| POR QUE7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| POR QUE7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| POR QUE7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| POR QUE7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| POR QUE7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| POR QUE7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| POR QUE7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| POR QUE7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| POR QUE7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| POR QUE7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| POR QUE7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| POR QUE7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D=Diâmetro do pistão/êmbolo. [mm] | POR QUE7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1=Motor/Motor rpm | POR QUE7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2 = R.p.m do virabrequim | Tabela de conversão: Classificação 1 kW = 1,34 HP |
| Velocidade do êmbolo N2: 1,014 m/s | Pressão operacional 1bar=14,5psi=0,1Mpa |
| Força da haste: 45KN | 1GPM=3,78L/m |
| Curso: 60mm |
